Резьбовые 3-х ходовые клапаны с ходом штока 5,5 мм VXP45

Автомат горения Клапан VXP45

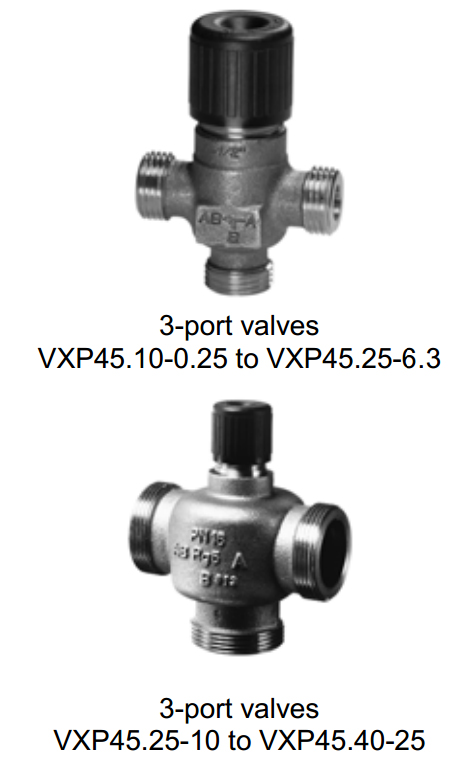

VXP45 … резьбовые 3-х ходовые клапаны.

  • С резьбовым соединением согл.ISO 228/1

  • Для охлажденной или низкотемпературной горячей воды в закрытых контурах
Дополнительная информация
Проходной порт A - AB kvs = 6,3 равнопроцентная
Проходной порт A - AB kvs > 10 линейная
байпасс B - AB линейная

3-х ходовые клапан

Документация
Параметры клапанаЗначение
Шток 5.5 мм
Расход 0...0.02 % значения kvs
Расход через байпас 0...0.02 % значения kvs
Температура среды 1...110 °C
Характеристика клапана Проходной порт: равнопроцентная или линейная



Байпас: линейная
Диапазон изменений Sv From kvs>6,3: >100 , To kvs=6,3: >50
Допустимое рабочее давление 1600 кПа
Материал корпуса клапана Бронза CC491K (Rg5)
Материал внутренних частeй клапана CrNi сталь / Rg5 / латунь
Класс PN PN 16





Тип Параметры
DN, мм G [Inch] kvs [м3/ ч] Цена c
НДС, €
VXP45.10-0.25 10 G ½ B " 0.25 37,69
VXP45.10-0.4 10 G ½ B " 0.4 37,69
VXP45.10-0.63 10 G ½ B " 0.63 36,79
VXP45.10-1 10 G ½ B " 1 36,79
VXP45.10-1.6 10 G ½ B " 1.6 36,79
VXP45.15-2.5 15 G ¾ B " 2.5 44,14
VXP45.20-4 20 G 1 B " 4 51,63
VXP45.25-10 25 G 1½ B " 10 101,68
VXP45.25-6.3 25 G 1¼ B " 6.3 83,91
VXP45.32-16 32 G 2 B " 16 137,99
VXP45.40-25 40 G 2¼ B " 25 177,53


DN - Условный диаметр.
G [Inch] - Присоединительный размер.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)



Снято с производства

НаименованиеОписание
VVP45.10-0.63S Снят с производство, замены нет
VVP45.10-1.6S Снят с производство, замены нет
VVP45.15-2.5S Снят с производство, замены нет
