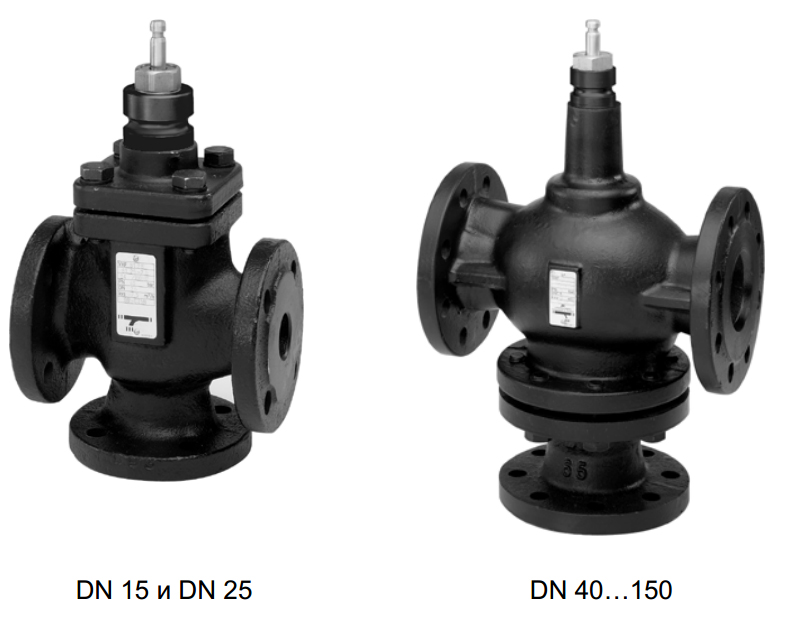

Фланцевые 3-х ходовые клапаны с ходом штока 20 / 40 мм VXF61

Автомат горения Клапан VXF61

VXF61 … резьбовые 3-х ходовые клапаны.

  • С фланцевыми соединениями согл.ISO 7005

  • Для охлажденной, охлаждающей, высоко- и низкотемпературной горячей воды, рассола или термомасел в открытых и закрытых контурах
  • Клапаны высокой производительности для среды с температурой до 350 °C, сальник с изоляцией из ПТФЭ

  • Со встроенной термоизоляцией

  • Для теплопроводящего масла в закрытых контурах
Дополнительная информация
  • VXF61...2: Уплотнительный сальник с тефлоновой манжетой для температур 220...350 °C, kvs ≥ 1,2 m3/h

  • VXF61...5: Уплотнительный сальник с тефлоновой манжетой, безсиликоновая версия, для температур до 220 °C

3-х ходовые клапан

Документация
Параметры клапанаЗначение
Шток До DN 50: 20 мм , От DN 65: 40 мм
Расход 0...0.02 % значения kvs
Расход через байпас 0.5...2 % значения kvs
Температура среды -25…220 °C (350 °C)
Характеристика клапана Проходной порт: равнопроцентная , Байпас: линейная
Диапазон изменений Sv DN 15...40: >50 , DN 50...150: >100
Допустимое рабочее давление 4000 кПа
Материал корпуса клапана Сталь GP240GH
Материал внутренних частeй клапана CrNi сталь
Класс PN PN 40







Тип Параметры
DN, мм kvs [м3/ ч] Цена c
НДС, €
VXF61.14 15 1.9 977,25
VXF61.142 15 1.9 1 512,31
VXF61.15 15 3 977,25
VXF61.152 15 3 1 512,31
VXF61.24 25 5 1 082,16
VXF61.242 25 5 1 609,95
VXF61.25 25 7.5 1 082,16
VXF61.252 25 7.5 1 609,95
VXF61.39 40 12 1 350,10
VXF61.392 40 12 2 281,36
VXF61.40 40 19 1 350,10
VXF61.402 40 19 2 281,36
VXF61.49 50 19 1 733,41
VXF61.492 50 19 2 659,02
VXF61.50 50 31 1 733,41
VXF61.502 50 31 2 659,02
VXF61.65 65 49 2 175,65
VXF61.652 65 49 3 102,08
VXF61.80 80 78 2 782,50
VXF61.802 80 78 3 861,46
VXF61.90 100 124 3 677,45
VXF61.902 100 124 5 017,07
VXF61.91 125 200 4 650,67
VXF61.912 125 200 5 990,29
VXF61.92 150 300 6 019,34
VXF61.922 150 300 7 357,32


DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)



Снято с производства

НаименованиеОписание
VXF61.14(2) Снят с производство, замены нет
VXF61.145 Снят с производство, замены нет
VXF61.15(2) Снят с производство, замены нет
VXF61.155 Снят с производство, замены нет
VXF61.24(2) Снят с производство, замены нет
VXF61.245 Снят с производство, замены нет
VXF61.25(2) Снят с производство, замены нет
VXF61.252 Снят с производство, замены нет
VXF61.39(2) Снят с производство, замены нет
VXF61.395 Снят с производство, замены нет
VXF61.40(2) Снят с производство, замены нет
VXF61.405 Снят с производство, замены нет
VXF61.49(2) Снят с производство, замены нет
VXF61.495 Снят с производство, замены нет
VXF61.50(2) Снят с производство, замены нет
VXF61.505 Снят с производство, замены нет
VXF61.65(2) Снят с производство, замены нет
VXF61.655 Снят с производство, замены нет
VXF61.80(2) Снят с производство, замены нет
VXF61.805 Снят с производство, замены нет
VXF61.80(2) Снят с производство, замены нет
VXF61.805 Снят с производство, замены нет
VXF61.90(2) Снят с производство, замены нет
VXF61.905 Снят с производство, замены нет
VXF61.90(2) Снят с производство, замены нет
VXF61.905 Снят с производство, замены нет
VXF61.91(2) Снят с производство, замены нет
VXF61.915 Снят с производство, замены нет
VXF61.91(2) Снят с производство, замены нет
VXF61.915 Снят с производство, замены нет
VXF61.92(2) Снят с производство, замены нет
VXF61.925 Снят с производство, замены нет
