Параметры клапана | Значение |
---|---|
Шток | От DN 100: 40 мм , До DN 80: 40 мм |
Расход | 0...0.02 % значения kvs |
Расход через байпас | 0.5...2 % значения kvs |
Температура среды | -10…150 °C |
Характеристика клапана | Проходной порт: равнопроцентная , Байпас: линейная |
Диапазон изменений Sv | DN 15...40: >50 , DN 50...150: >100 |
Допустимое рабочее давление | 1600 кПа |
Материал корпуса клапана | Чугун EN-GJL-250 |
Материал внутренних частeй клапана | < DN 40: CrNi сталь/латунь , > DN 50: CrNi сталь/Rg5 |
Класс PN | PN 16 |
SKC.. Δpmax | 250 kPa |

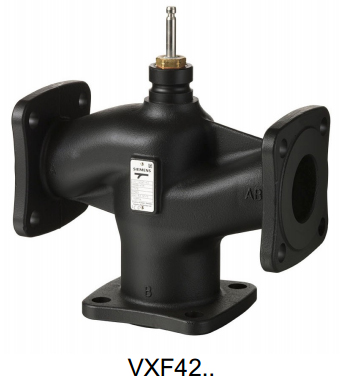

Тип | Параметры | ||||||
---|---|---|---|---|---|---|---|
DN, мм | kvs [м3/ ч] | Цена c НДС, € |
|||||
VXF42.15-1.6 | 15 | 1.6 | 163,94 | ||||
VXF42.15-2.5 | 15 | 2.5 | 163,94 | ||||
VXF42.15-4 | 15 | 4 | 163,94 | ||||
VXF42.20-6.3 | 20 | 6.3 | 175,82 | ||||
VXF42.25-10 | 25 | 10 | 190,08 | ||||
VXF42.25-6.3 | 25 | 6.3 | 190,08 | ||||
VXF42.32-16 | 32 | 16 | 209,86 | ||||
VXF42.25-10 | 25 | 10 | 190,08 | ||||
VXF42.40-16 | 40 | 16 | 232,03 | ||||
VXF42.40-25 | 40 | 25 | 232,03 | ||||
VXF42.50-31.5 | 50 | 31.5 | 293,01 | ||||
VXF42.50-40 | 50 | 40 | 293,01 | ||||
VXF42.65-50 | 65 | 50 | 393,60 | ||||
VXF42.65-63 | 65 | 63 | 393,60 | ||||
VXF42.80-80 | 80 | 80 | 534,56 | ||||
VXF42.80-100 | 80 | 100 | 534,56 | ||||
VXF42.100-125 | 100 | 125 | 808,57 | ||||
VXF42.100-160 | 100 | 160 | 808,57 | ||||
VXF42.125-200 | 125 | 200 | 1 012,90 | ||||
VXF42.125-250 | 125 | 250 | 1 012,90 | ||||
VXF42.150-315 | 150 | 315 | 1 260,78 | ||||
VXF42.150-315 | 150 | 315 | 1 260,78 | ||||
VXF42.150-400 | 150 | 400 | 1 260,78 |
DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)
