Резьбовые 2-х ходовые клапаны с ходом штока 5,5 мм VVP45

Автомат горения Клапан VVP45

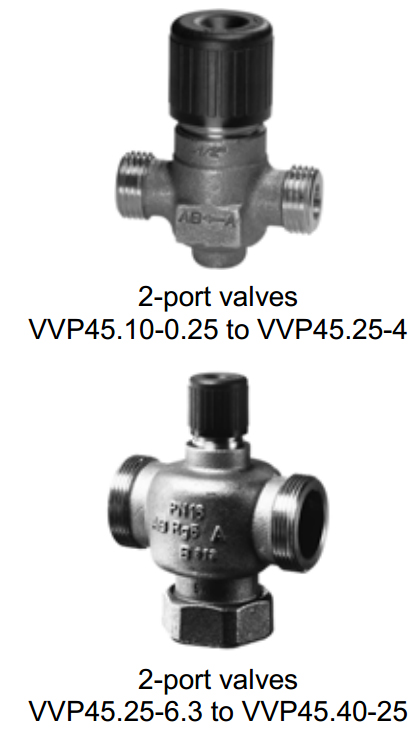

VVP45 … резьбовые 2-х ходовые клапаны.

  • С резьбовым соединением согл.ISO 228/1

  • Для охлажденной и низкотемпературной горячей воды в закрытых контурах
Дополнительная информация

равнопроцентная для VVP45.25-6.3, далее линейная.

2-х ходовые клапан

Документация
Параметры клапанаЗначение
Шток 5.5 мм
Расход  0...0.02 % значения kvs
Температура среды 1...110 °C
Характеристика клапана Проходной порт: равнопроцентная или линейная
Диапазон изменений Sv От kvs>6.3: >100 , До kvs=6.3: >50
Допустимое рабочее давление 1600 кПа
Материал корпуса клапана Красная латунь CC491K (Rg5)
Класс PN PN 16
Материал внутренних частeй клапана CrNi сталь / Rg5 / латунь





Тип Параметры
DN, мм G [Inch] kvs [м3/ ч] Цена c
НДС, €
VVP45.10-0.25 10 G ½ B " 0.25 29,86
VVP45.10-0.4 10 G ½ B " 0.4 29,86
VVP45.10-0.63 10 G ½ B " 0.63 29,86
VVP45.10-0.63S 10 G ½ B " 0.63 31,70
VVP45.10-1 10 G ½ B " 1 29,86
VVP45.10-1.6 10 G ½ B " 1.6 29,86
VVP45.10-1.6S 10 G ½ B " 1.6 31,88
VVP45.10-1S 15 G ½ B " 1 32,61
VVP45.15-2.5 15 G ¾ B " 2.5 37,35
VVP45.15-2.5S 15 W 1?-14 " 2.5 42,43
VVP45.20-4 20 G 1 B " 4 45,11
VVP45.25-10 25 G 1½ B " 10 99,26
VVP45.25-6.3 25 G 1¼ B " 6.3 76,09
VVP45.32-16 32 G 2 B " 16 131,54
VVP45.40-25 40 G 2¼ B " 25 171,88


DN - Условный диаметр.
G [Inch] - Присоединительный размер.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)
