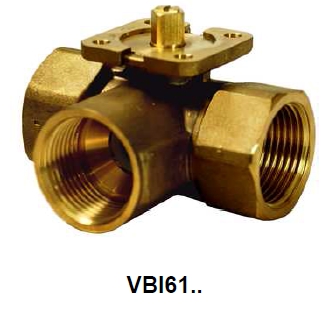

Внутренняя резьба Rp.. согласно ISO 7-1.
Для использования в системах ОВК в качестве управляющих или отсечных клапанов. Для закрытых контуров.
Параметры клапана | Значение |
---|---|
Угол поворота | 90 ° |
Расход | 0...0.01 % значения kvs |
Расход через байпас | < 1 % значения kvs |
Среда | Bодa , Bодa с антифризом |
Температура среды | 1...120 °C |
Характеристика клапана | Прямой порт: равнопроцентная , Байпасс: линейная |
Диапазон изменений Sv | > 500 |
Допустимое рабочее давление | 1600 кПа |
Материал корпуса клапана | Латунь UNS C35330 (DZR) |
Материал внутренних частeй клапана | Хромированная латунь UNS C35330 (DZR) |
Класс PN | PN 40 |
Тип | Параметры | ||||||
---|---|---|---|---|---|---|---|
DN, мм | kvs [м3/ ч] | Rp | Цена c НДС, € |
||||
VBI61.15-1.6 | 15 | 1.6 | Rp ½ " | 70,13 | |||
VBI61.15-2.5 | 15 | 2.5 | Rp ½ " | 70,13 | |||
VBI61.15-4 | 15 | 4 | Rp ½ " | 70,13 | |||
VBI61.15-6.3 | 15 | 6.3 | Rp ½ " | 70,13 | |||
VBI61.20-4 | 20 | 4 | Rp ¾ " | 75,42 | |||
VBI61.20-6.3 | 20 | 6.3 | Rp ¾ " | 75,42 | |||
VBI61.25-10 | 25 | 10 | Rp 1 " | 108,94 | |||
VBI61.32-16 | 32 | 16 | Rp 1¼ " | 154,24 | |||
VBI61.40-25 | 40 | 25 | Rp 1¼ " | 210,62 | |||
VBI61.50-40 | 50 | 40 | Rp 1½ " | 300,60 |
DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)
