Параметры клапана | Значение |
---|---|
Шток | До DN 80: 20 мм , От DN 100: 40 мм |
Расход | 0...0.02 % значения kvs |
Расход через байпас | 0.5...2 % значения kvs |
Среда | Вода, рассол, вода с антифризом |
Температура среды | -10…150 °C |
Характеристика клапана | Прямой порт:равнопроцентной, Прямой порт:Kvs 250/400 линейный,
Обход:линейная |
Диапазон изменений Sv | DN 25: >50 , DN 40...100: >100 |
Допустимое рабочее давление | 600 кПа |
Материал корпуса клапана | Чугун EN-GJL-250 |
Материал внутренних частeй клапана | DN40:хромоникелевой стали сталь/латунь,
DN40:Хромоникелевая сталь/бронза |
Класс PN | PN 6 |
Тип | Параметры | ||||||
---|---|---|---|---|---|---|---|
DN, мм | kvs [м3/ ч] | Цена c НДС, € |
|||||

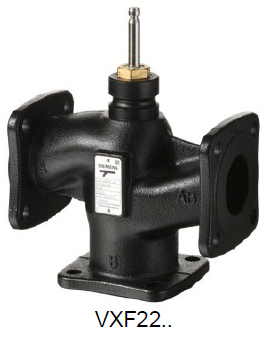

VXF22.25-2.5 | 25 | 2.5 | 129,10 | ||||
VXF22.25-4 | 25 | 4 | 129,10 | ||||
VXF22.25-6.3 | 25 | 6.3 | 129,10 | ||||
VXF22.25-10 | 25 | 10 | 129,10 | ||||
VXF22.40-16 | 40 | 16 | 150,47 | ||||
VXF22.40-25 | 40 | 25 | 150,47 | ||||
VXF22.50-40 | 50 | 40 | 187,68 | ||||
VXF22.65-63 | 65 | 63 | 252,62 | ||||
VXF22.80-100 | 80 | 100 | 363,50 | ||||
VXF22.100-160 | 100 | 160 | 590,01 |
DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)
