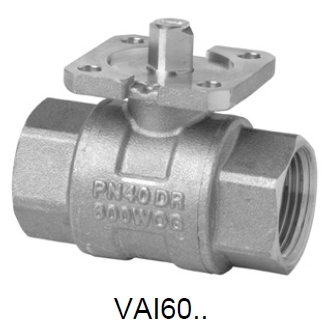

Шаровой клапан VAI60

Автомат горения

Внутренне резьбовых соединений Rp.. согласно ISO 7-1.
Для использования в системах отопления, вентиляции и кондиционирования, как двухходовой клапан открыто/закрыто. Кран шаровый. Для закрытых систем отопления.

Документация
Параметры клапанаЗначение
Угол поворота 90 °
Скорость утечки 0…0.0001 of kvs value
Среда Охлаждающая вода , Охлажденная вода , Bодa с антифризом ,



Низкотемпературная горячая вода , Bысокотемпературная горячая вода
Температура среды -10…120 °C
Допустимое рабочее давление 1600 кПа
Материал корпуса клапана Dezincification resistant hot-pressed brass (DZR), CW602N
Материал внутренних частeй клапана Dezincification resistant hot-pressed brass (DZR), CW602N, chromium-plated
Класс PN PN 40
Резьба Rp to ISO 7-1





Тип Параметры
DN, мм kvs [м3/ ч] Rp Цена c
НДС, €
VAI60.15-15 15 15 Rp ½ " 30,98
VAI60.20-22 20 22 Rp ¾ " 37,12
VAI60.25-22 25 22 Rp 1 " 43,57
VAI60.32-35 32 35 Rp 1¼ " 64,87
VAI60.40-68 40 68 Rp 1½ " 77,46
VAI60.50-96 50 96 Rp 2 " 125,09


DN - Условный диаметр.

kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытый клапан (H100) при перепаде давления в 100 kPa (1 bar)
