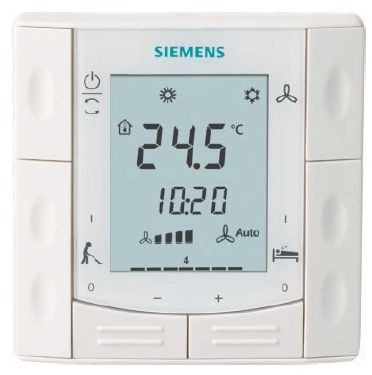

Контроллер для полуутопленного монтажа RDF301.50H

Автомат горения RDF301.50H

Контроллер для полуутопленного монтажа с дисплеем для фэнкойлов и компрессоров в охладителях прямого действия

  • Для приложений нагрева и / или охлаждения
  • Коммуникация по протоколу KNX
  • 2-позиционное или 3-точечное регулирование
  • Выходной сигнал для 3- или 1-скоростного вентилятора
  • 2 многофункциональных входа для сигналов сухих контактов / внешних датчиков
  • Режимы работы: Комфорт, Экономия и Защита
  • Автоматическое или ручное переключение нагрев / охлаждение
  • Задаваемые параметры работы
  • Минимальное и максимальное ограничение уставки
  • Подсветка дисплея
  • Цвет корпуса: белый (RAL 9003)
  • Клавиши для систем освещения и жалюзи

Выбираемое приложение:

  • 2-трубная система
  • 2-трубная система с электронагревателем
  • 4-трубная система
Документация
СвойствоЗначение
Рабочее напряжение AC 230 V
Частота 50/60 Гц
Потребляемая мощность 4 ВА
Сигнал позиционирования 2-точечный , 3-точечный
Алгоритм управления 2-позиционное / PI
Температура окружающей среды, работа 0...50 °C
Диапазон задания уставки 5...40 °C
Диапазон измерения температуры 0…49 °C
Дифференциал переключения 0.5…6 K
Коммуникация Шина: KNX (S-mode и LTE mode с Synco 700)
Аналоговые входы Внешний сигнал температуры в помещении/на вытяжке,



Переключение нагрев/охлаждение, Контакт выбора режима работы



(сигнал сухого контакта), Датчик точки росы,



Электронагреватель активирован, Контакт сигнала аварии,



Вход для мониторинга (температура/сухой контакт)
Колич. аналоговых выходов 2
Аналоговый вход, сигнальный NTC 3k,Дискретный сигнал
Релейные выходы Вентилятор:НО контакты,Привод клапана:НО контакты
Колич. дискретных выходов 5
Дискретный выход,ток коммутируемой цепи AC 230 V
Дискретный выход,ток коммутируемой цепи 5 (2) A
Монтаж Semi Flush-mounting with recessed rectangular conduit box,,



Fixing center 60.3 mm (BS4662)
Способ монтажа Recessed rectangular conduit box BS4662



with fixing centres of 60.3 mm (ARG71)
Класс защиты IP30
Размеры (Ш х В х Г) 86 x 86 x 57 мм





Термостат Цена с НДС, EUR
RDF301.50H 127,46
