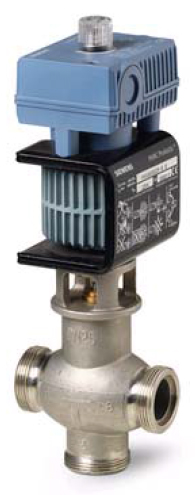

Резьбовые 3-х xодовые клапаны с магнитным приводом MXG461S

Автомат горения MXG461S

Смесительные и 2-ходовые клапаны для плавного регулирования в системах ОВК. Для открытых и закрытых контуров. С сигналом обратной связи, функцией пружинного возврата и ручным регулированием.



Дополнительная информация

Клапаны MXG461S... находятся в списке UL.

Внимание

ВНИМАНИЕ!

Клапан может использоваться только в качестве 2-ходового смесительного клапана. При использовании в качестве 2-ходового седельного клапана порт B должен быть закрыт прилагающейся крышкой.

Документация
Параметры клапанаЗначение
Класс PN PN 16
Рабочее напряжение AC 24 V, DC 20...30 V
Сигнал позиционирования DC 0...10 V, DC 2...10 V, DC 0...20 мA,

DC 4...20 мA, DC 0...20 V Phs
Время позиционирования <2 с
Функция пружинного возврата A->AB закрыт
Сигнал обратной связи DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA
Класс защиты IP31
Температура окружающей среды, работа -5...45 °C
Положение при монтаже Горизонтально или вертикально
Допустимое рабочее давление 1600 кПа
Скорость утечки < 0.05 % значения kvs
Скорость утечки через байпас < 0.2 % значения kvs
Температура среды -20...130 °C
Характеристика клапана Равнопроцентная , Линейная
Ход штока ΔH/H100 1:1000
Материал корпуса клапана Красный чугун CC491K с низким содержанием свинца
Материал внутренних частeй клапана Сталь CrNi
Δpmax 300 кПа
Δps 300 кПа
Соответствие продукта DVGW approved





Тип Параметры
DN, мм G [Inch] kvs [м3/ ч] Цена с НДС, €
MXG461S15-1.5 15 1 B " 1.5 1 158,62
MXG461S20-5.0 20 1¼ B " 5 1 217,21
MXG461S32-12 32 2 B " 12 1 366,11
MXG462S50-30 50 2 B " 30 4 699,91


DN - Условный диаметр.
G [Inch] - Присоединительный размер.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытыйклапан (H100) при перепаде давления в 100 kPa (1 bar)



Аксессуары

ТипЦена с НДС, €
Преобразователь сигнала DC 0...20 V phs. в DC 0...10 В
SEZ91.6 преобразователь сигнала 65,77
