Резьбовые 3-х xодовые клапаны с магнитным приводом MXG461

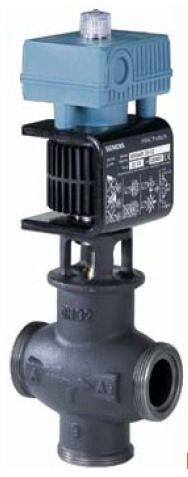

Автомат горения Клапан MXG461

Смесительные и 2-ходовые клапана PN 16 с магнитным приводом и модулирующим управлением для замкнутых контуров с холодной водой или горячей водой низкой температуры. Сигнал обратной связи, пружинный возврат и управление вручную.



Дополнительная информация
При использовании как 2-ходового клапана, вход B (2) должен быть закрыт заглушкой Z155/.. .
MXF461..P клапана для нефтесодержащих сред (техническое описание N4456)
MXF461..M, клапаны без силикона, DN15...50
MXF461.. Клапаны содержатся в листе UL
Внимание
ВНИМАНИЕ!
Клапан может использоваться только как смесительный или 2-ходовой, но не как отводящий.
Документация
Параметры клапанаЗначение
Класс PN PN 16
Рабочее напряжение AC 24 V
Сигнал позиционирования DC 0...10 V, DC 2...10 V, DC 4...20 мA
Время позиционирования <2 с
Функция пружинного возврата A->AB закрыт
Сигнал обратной связи DC 0...10 V
Класс защиты IP54
Температура окружающей среды, работа -5...45 °C
Положение при монтаже Вертикально и горизонтально
Допустимое рабочее давление 1000 кПа
Скорость утечки A -> AB: 0...0.02 % значения kvs B -> AB: 0...0.2 %
Скорость утечки через байпас < 0.2 % значения kvs
Температура среды 1…130 °C
Характеристика клапана Равнопроцентная , Линейная
Ход штока ΔH/H100 1:1000
Материал корпуса клапана Чугун EN-GJL-250
Материал внутренних частeй клапана CrNi сталь/латунь





P - для систем содержащими минеральные масла

U - Высоко эффективный диапазон использования

Тип Параметры
DN, мм G [Inch] kvs [м3/ ч] Цена с НДС, €
MXG461.15-0.6 15 1 B " 0.6 546,01
MXG461.15-0.6P 15 1 B " 0.6 586,29
MXG461.15-0.6U 15 1 B " 0.6 601,94
MXG461.15-1.5 15 1 B " 1.5 546,01
MXG461.15-1.5P 15 1 B " 1.5 587,16
MXG461.15-1.5U 15 1 B " 1.5 601,94
MXG461.15-3.0 15 1 B " 3 545,21
MXG461.15-3.0P 15 1 B " 3 587,16
MXG461.15-3.0U 15 1 B " 3 601,94
MXG461.20-5.0 20 1¼ B " 5 587,16
MXG461.20-5.0P 20 1¼ B " 5 629,05
MXG461.20-5.0U 20 1¼ B " 5 645,51
MXG461.25-8.0 25 1½ B " 8 654,55
MXG461.25-8.0P 25 1½ B " 8 694,01
MXG461.25-8.0U 25 1½ B " 8 718,70
MXG461.32-12 32 2 B " 12 707,15
MXG461.32-12P 32 2 B " 12 749,13
MXG461.32-12U 32 2 B " 12 780,37
MXG461.40-20 40 2¼ B " 20 759,85
MXG461.40-20P 40 2¼ B " 20 803,42
MXG461.40-20U 40 2¼ B " 20 836,27
MXG461.50-30 50 2¾ B " 30 803,42
MXG461.50-30P 50 2¾ B " 30 842,08
MXG461.50-30U 50 2¾ B " 30 882,36


DN - Условный диаметр.
G [Inch] - Присоединительный размер.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытыйклапан (H100) при перепаде давления в 100 kPa (1 bar)



Аксессуары

ТипЦена с НДС, €
Замена электронная MXG461.., DN 15…32
ASE1 Электронная плата клапана 237,65
Замена электронная MXG461.., DN 40…65
ASE2 Электронная плата клапана 237,65
