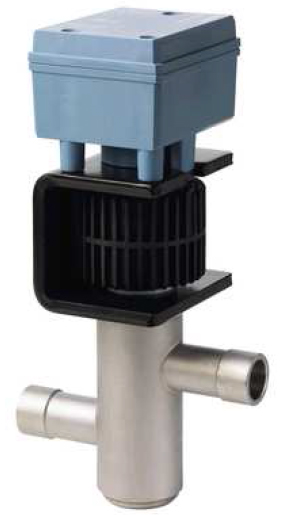

Электромагнитный клапанс модулирующим управлением (резьбовой) для холодильников и тепловых насосов MVL661

Автомат горения MVL661
Герметично запечатанные 2-ходовые клапаны для управления в контурах с чиллерами и тепловыми насосами.
  • Один тип клапанов для приложений с расширением среды и горячим газом

  • PN40, нержавеющая сталь с фланцевыми соединениями

  • Встроенная силовая часть и управляющая электроника

  • Для безопасных хладагентов, таких как R22, R134a, R404A, R407C, R744 (CO2) и т.д.
Дополнительная информация
The MVL661..-.. Клапан для хладагентов используется с PolyCool для контроля перегрева или SAPHIR для управления чиллером.
MVL661..-.. заменяет M2FS..LX.., M2FE..L.. и MVL661.25.
MVL661..-.. в листе UL.
ASR61: Замена неисправной электроники.
Документация
Параметры клапанаЗначение
Класс PN ---
Рабочее напряжение AC 24 V, DC 20...30 V
Потребляемая мощность 22 ВА
Сигнал позиционирования DC 0...10 V, DC 2...10 V,

DC 0...20 мA, DC 4...20 мA
Время позиционирования < 1 с
Функция пружинного возврата Закрыто
Сигнал обратной связи DC 0...10 V, DC 2...10 V,

DC 0...20 мA, DC 4...20 мA
Класс защиты IP65
Температура окружающей среды, работа -25...55 °C
Положение при монтаже Вертикально и горизонтально
Допустимое рабочее давление 4500 кПа
Скорость утечки <0.002 % значения kvs
Температура среды -40…120 °C
Характеристика клапана Линейная
Ход штока ΔH/H100 1:1000
Материал корпуса клапана Сталь/ CrNi сталь
Материал внутренних частeй клапана CrNi сталь/латунь





Тип Параметры
DN, мм kvs [м3/ ч] kvs [м3/ ч] уменьшенный Цена с НДС, €
MVL661.15-0.4 15 0.4 0,25 704,73
MVL661.15-1.0 15 1 0,63 747,50
MVL661.20-2.5 20 2.5 1,60 824,82
MVL661.25-6.3 25 6.3 4,00 992,50
MVL661.32-12 32 12 8,00 1 113,39


DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытыйклапан (H100) при перепаде давления в 100 kPa (1 bar)
