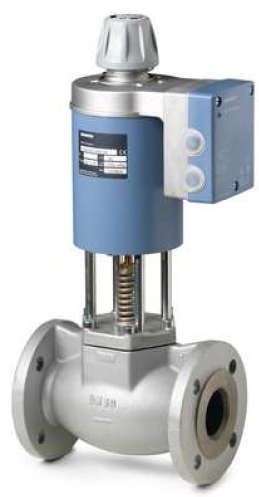

2-ходовые клапаны PN 16 с магнитным приводом для модулирующего управления горячей водой или пара высокой .
Сигнал обратной связи, пружинный возврат и ручное управление.
Параметры клапана | Значение |
---|---|
Класс PN | PN 16 |
Рабочее напряжение | AC 24 V, DC 24 V |
Сигнал позиционирования | DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA,
DC 0...20 V Phs |
Время позиционирования | < 2 с |
Функция пружинного возврата | A->AB закрыт |
Сигнал обратной связи | DC 0...10 V, DC 2...10 V, DC 0...20 мA, DC 4...20 мA |
Класс защиты | IP31 |
Температура окружающей среды, работа | -5...45 °C |
Положение при монтаже | Вертикально и горизонтально |
Допустимое рабочее давление | Вода <120 °C: 1600 кПa Вода >120 °C: 1300 кПa
Насыщенный пар: 900 кПa |
Скорость утечки | 0.05% значения kvs |
Absolute pressure p1 steam | 900,00 kPa abs |
Температура среды | 1...180 °C |
Характеристика клапана | Равнопроцентная , Линейная |
Ход штока ΔH/H100 | 1:1000 |
Материал корпуса клапана | Чугун с шаровидным графитом EN-GJS-400-18-LT |
Материал внутренних частeй клапана | CrNi сталь |
Тип | Параметры | ||||||
---|---|---|---|---|---|---|---|
DN, мм | kvs [м3/ ч] | Цена с НДС, € | |||||
MVF461H15-0.6 | 15 | 0.6 | 857,67 | ||||
MVF461H15-1.5 | 15 | 1.5 | 857,67 | ||||
MVF461H15-3 | 15 | 3 | 857,67 | ||||
MVF461H20-5 | 20 | 5 | 1 031,97 | ||||
MVF461H25-8 | 25 | 8 | 1 221,93 | ||||
MVF461H32-12 | 32 | 12 | 1 472,75 | ||||
MVF461H40-20 | 40 | 20 | 1 755,68 | ||||
MVF461H50-30 | 50 | 30 | 2 027,89 |
DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытыйклапан (H100) при перепаде давления в 100 kPa (1 bar)
