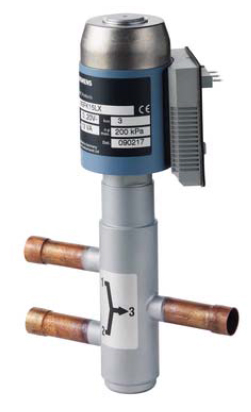

Электромагнитный клапандля управления конденсатами M3FK..LX..

Автомат горения M3FK..LX..

Герметично запечатанные смесительные или отсечны клапаны для системах с конденсатом.

  • PN32 с соединением медной пайкой

  • Для безопасных хладагентов, таких как R22, R134a, R404A, R407C, R507и т.д.

  • Электронная часть ZM должна быть заказана отдельно (см. ниже)
Дополнительная информация
Подходящие привода ZM..:
ZM101/A: DC 0...20 В Phs
ZM101/A: DC 0...10 В
ZM121/A: DC 4...20 мA
Обзор
Для использования с контроллерами Staefa (рабочее напряжение 4...8 V)
Документация
Параметры клапанаЗначение
Δpmax gas 800 кПа
Δpmax liquid 200 кПа
Класс PN PN 32
Рабочее напряжение AC 24 V
Сигнал позиционирования DC 0...10 V, DC 4...20 мA,

DC 0...20 V Phs
Время позиционирования < 1 с
Функция пружинного возврата 1->3 закрыт
Класс защиты IP54
Температура окружающей среды, работа -40...50 °C
Положение при монтаже Любое
Допустимое рабочее давление 3200 кПа
Скорость утечки 0.05% значения kvs
Скорость утечки через байпас 0.5% значения kvs
Температура среды -40…120 °C
Характеристика клапана Линейная
Ход штока ΔH/H100 1:200
Материал корпуса клапана Сталь
Материал внутренних частeй клапана CrNi сталь/латунь





Тип Параметры
DN, мм kvs [м3/ ч] Цена с НДС, €
M3FK15LX 15 3 1 125,75
M3FK15LX06 15 0.6 1 107,68
M3FK15LX15 15 1.5 1 116,71
M3FK20LX 20 5 1 156,99
M3FK25LX 25 8 1 299,25
M3FK32LX 32 12 1 490,84
M3FK40LX 40 20 1 717,85
M3FK50LX 50 30 1 994,16


DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытыйклапан (H100) при перепаде давления в 100 kPa (1 bar)
