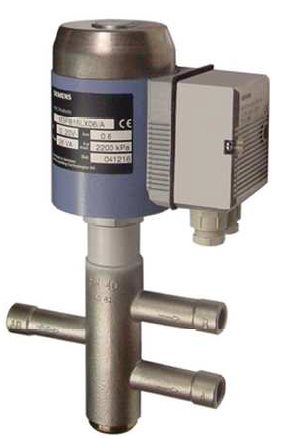

Электромагнитный клапандля холодильной установки для использования с безопасным M3FB..LX..

Автомат горения M3FB..LX..

Герметично запечатанные клапаны для модулирующего управления в системах охлаждения и рекуперации.

  • PN40 с CrNi стальными подсоединениями

  • Для безопасных хладагентов, таких как R22, R134a, R404A, R407C, R410A, R507 и т.д.

  • Электронная часть ZM должна быть заказана отдельно (см. ниже)
Дополнительная информация
Подходящие привода ZM..:
ZM101/A: DC 0...20 В Phs
ZM101/A: DC 0...10 В
ZM121/A: DC 4...20 мA
Обзор
Клапаны с модулирующим управлением для систем с горячим газом, без приводов ZM..
Для использования с контроллерами Staefa (рабочее напряжение 4...8 В)
Документация
Параметры клапанаЗначение
Рабочее напряжение AC 24 V
Сигнал позиционирования DC 0...10 V, DC 4...20 мA, DC 0...20 V Phs
Время позиционирования < 1 с
Функция пружинного возврата AB->A закрыт
Класс защиты IP54
Температура окружающей среды, работа -40...50 °C
Положение при монтаже Любое
Допустимое рабочее давление 4300 кПа
Скорость утечки 0.05% значения kvs
Скорость утечки через байпас 0.5% значения kvs
Температура среды -40…120 °C
Характеристика клапана Линейная
Ход штока ΔH/H100 1:200
Материал корпуса клапана Сталь
Материал внутренних частeй клапана CrNi сталь/латунь





Тип Параметры
DN, мм kvs [м3/ ч] Цена с НДС, €
M3FB15LX/A 15 3 884,78
M3FB15LX06/A 15 0.6 884,78
M3FB15LX15/A 15 1.5 884,78
M3FB20LX/A 20 5 1 010,67
M3FB25LX/A 25 8 1 223,64
M3FB32LX 32 12 1 686,61


DN - Условный диаметр.
kvs - Номинальный объемный расход холодной воды (5…30 °C) через полностью открытыйклапан (H100) при перепаде давления в 100 kPa (1 bar)
