RLM162

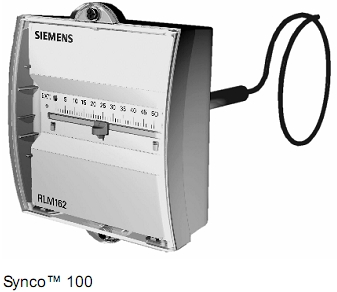

Автомат горения RLM162

Компакнтый электронный контроллер со встроенным датчиком температуры в воздуховоде и задающим устройством в одном корпусе. Предназначен для монтажа на установку. Для работы требуется только подать питание и подключить исполнительные механизмы. Поставляется с монтажным фланцем.

Применение:

Контроллер температуры с 1 или 2 выходными сигналами DC 0...10 В. RLM162 используется для управления и ограничения температуры вытяжного или приточного воздуха в небольших установках ОВК:

  • Рестораны, конференц-залы, склады
  • Аудитории
  • Вместе с центральным кондиционером

Подключаемые устройства:

  • Приводы клапанов нагрева (или охлаждения)
  • Приводы воздушных заслонок
  • Ступенчатые агрегаты или токовые клапаны электрокалориферов
  • Преобразователи сигналов
  • Охладители прямого действия

Особенности:

  • Дополнительный дискретный выход
  • Компенсация по датчику наружной температуры
  • Подключение удалённого задатчика
  • P- или PI-регулирование
  • Сервисные режимы
  • Режимы нагрева или охлаждения
  • Сдвиг уставки по внешнему сигналу
  • Переключение нагрев / охлаждение по внешнему сигналу
Документация
СвойствоЗначение
Energy saving setpoint 0...10 K
Дисплей Нет
Постоянная времени При v = 2 м/с: 30 с
Name RLM162
Рабочее напряжение AC 24 V
Частота 50/60 Гц
Потребляемая мощность 2 ВА
Диапазон задания уставки 0...10 K
Диапазон задания уставки 0...50 °C
Колич. контуров регулирования 1
Аналоговый вход, сигнальный LG-Ni1000 , 0...1000 Ohm, DC 0...10 V
Колич. аналоговых выходов 2
Аналоговый выход, сигнальный DC 0...10 V
Аналоговый выход, ток Max. 1 мA
Колич. дискретных входов 2
Дискретный вход, контакт состояния DC 3...6 мA, DC 6...15 V
Колич. дискретных выходов 1
Релейные выходы НО контакт, сухой контакт
Дискретный выход, ток коммутируемой цепи AC 24...230 V
Дискретный выход, ток коммутируемой цепи 2 A
Длина измерительного элемента 400,00 мм
Способ монтажа Фланец
Класс защиты IP65
Размеры (Ш х В х Г) 125 × 152 × 78 мм





Устройство управления температурой в воздуховодеЦена с НДС, EUR
RLM162 175,16

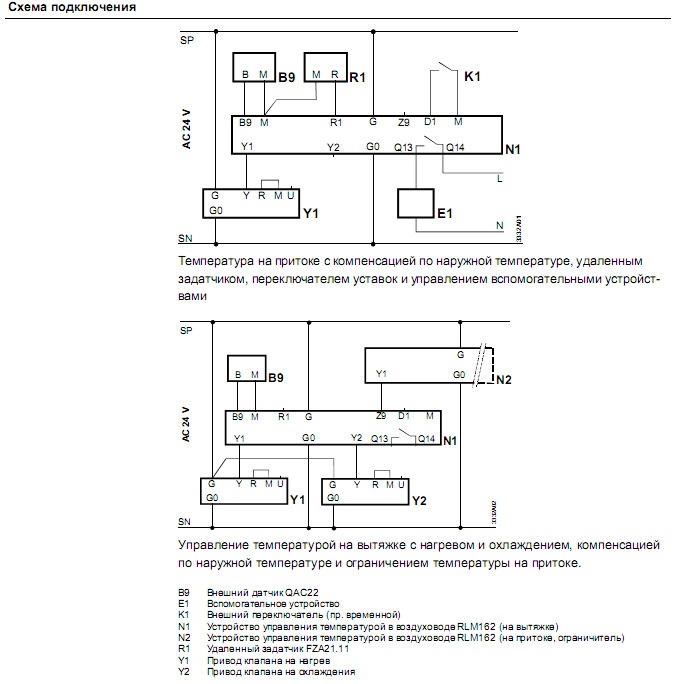

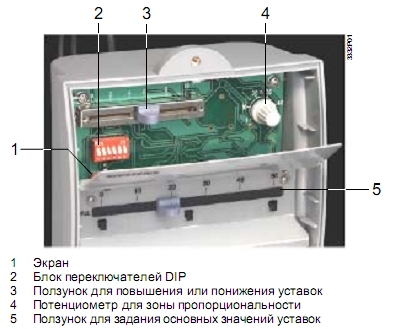

RLM162 внешний видRLM162 схема подключений
