RLE162

Автомат горения RLE162

Компактный электронный контроллер с измерительным элементом погружного типа и задающим устройством в одном корпусе. Предназначен для монтажа на установку. Для работы требуется только подать питание и подключить исполнительные механизмы. Поставляется с монтажным фланцем.

Применение:

Контроллер температуры с 1 или 2 выходными сигналами DC 0...10 В и дополнительным реле. RLE162 используется для управления и ограничения температуры горячей воды в системах отопления или охлаждения:

  • Управление температурой ГВС
  • Управление температурой подачи
  • Теплообменники в закрытом контуре
  • Теплообменники в установках ОВК
  • Управление температурой хладагентов

Особенности:

  • Верхнее или нижнее ограничение температуры
  • Дополнительный дискретный выход
  • Компенсация по датчику наружной температуры
  • Подключение удалённого задтчика
  • P- или PI-регулирование
  • Сервисные режимы
  • Режимы нагрева или охлаждения
  • Сдвиг уставки по внешнему сигналу
  • Опциональная функция легионеллы
Документация
СвойствоЗначение
Energy saving setpoint 0...60 K
Постоянная времени С защитной гильзой: 30 с, Без защитной гильзы: 6 с
Name RLE162
Рабочее напряжение AC 24 V
Частота 50/60 Гц
Потребляемая мощность 2 ВА
Диапазон задания уставки 0...60 K
Диапазон задания уставки -10...130 °C
Колич. контуров регулирования 1
Класс PN PN 10
Аналоговый выход, сигнальный DC 0...10 V
Аналоговый выход, ток Max. 1 мA
Колич. аналоговых выходов 2
Колич. дискретных входов 1
Дискретные входы Дискретный входной сигнал
Дискретный вход, контакт состояния DC 3...6 мA, DC 6...15 V
Колич. дискретных выходов 1
Релейные выходы НО контакт, сухой контакт
Дискретный выход, ток коммутируемой цепи AC 24...230 V
Дискретный выход, ток коммутируемой цепи 2 A
Класс защиты IP65
Размеры (Ш х В х Г) 125 × 152 × 78 мм





Погружной температурный контроллерЦена с НДС, EUR
RLE162 221,19

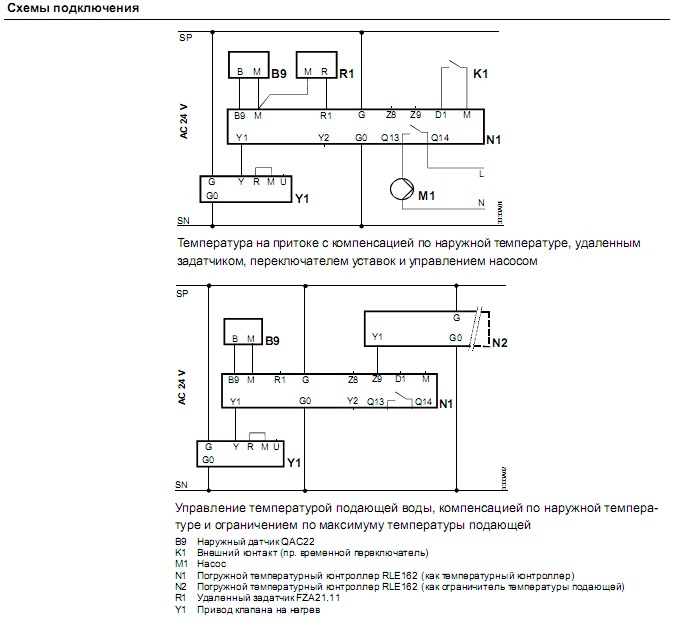

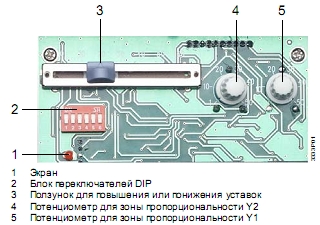

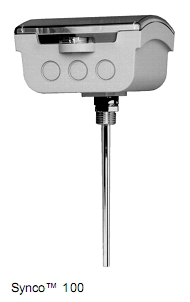

RLE162 внешний видRLE162 схема подключений
